Remplacer sa batterie - C4 Picasso Phase 1

Phase 1 (2006 ⇒ 2010)

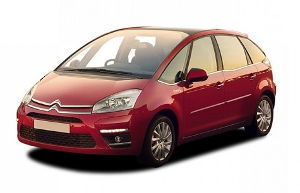

Phase 2 (2010 ⇒ 2013)

Modèle C4 Grand Picasso 1.6 HDi FAP 16V BMP6 (boîte pilotée) 110 cv de 2007)

Difficultés :	Facile
Temps :	15 min
Tarifs :	25€ (hors pièce)
Pour 15 min. vous gagnez 25€  *Tarif (approximatif)

Revue technique

Outils nécessaires

Pièce de rechange

Conseil avant de débrancher
votre batterie ?

Vérifier les précautions à prendre suivant votre manuel du constructeur, suivant les modèles il peut avoir des spécifications différentes.

Les informations ici correspondent au modèle qui a été utilisé pour le tutoriel.

Avant débranchement :

Ne jamais débrancher les cosses lorsque votre moteur tourne.

Attendre 3 minutes après la coupure du contact (sans aucune action ultérieure) pour commencer à débrancher une cosse.

Après rebranchement :

Après le rebranchement, attendre 1 minute avant de mettre le contact.

Attendre 3 minutes avant l'utilisation de n'importe quelle commande de la voiture (essuie-glace, vitres, radio...) afin que les systèmes se réinitialisent.

Extrait du manuel (page 158) :

Repérer l'emplacement de la batterie.

• Ouvrir votre capot.
• Repérer la batterie, elle se trouve du côté conducteur.

Débrancher la borne positive de la batterie.

• Lever le cache de la borne positive.

Débrancher la cosse (+).

• Lever la patte rouge.
• Retirer la cosse.

Détacher les flexibles.

• Désagrafer les 2 attaches flexibles.

Enlever la platine au dessus de la batterie.

On va retirer le cache de la platine :

• Appuyer sur les 2 pattes du cache.
• Retirer le cache.

• Dévisser les 2 écrous H (13).
• Retirer les câbles.

On va déboîter la platine.

Sur le côté gauche de la platine, la glissière a une encoche et la platine une patte.

• A  l'aide d'un tournevis, appuyer sur la patte de la platine.

Retirer le cache de la batterie.

• Retirer le cache de la batterie en biais.

Débrancher la borne négative de la batterie.

• On va débrancher la cosse négative.

Débrancher la cosse (-).

• Lever la patte verte.
• Retirer la cosse.

Retirer la fixation de la batterie.

Libérer la batterie à l'aide d'une clé à cliquet, d'une rallonge et d'une douille de 10.

• Dévisser la vis.

Enlever la batterie de son emplacement.

• Utiliser les poignées de la batterie pour l'enlever.

• Vue de l'emplacement sans la batterie.

• Une vue de la batterie.
• Si vous changez la batterie, l'ampérage (A) est important, vérifiez la puissance préconisée pour votre modèle, et ne pas en choisir une au dessous de cette valeur.

Les meilleures ventes Amazon.fr

 *Vérifier les références suivant votre voiture.

Les meilleurs chargeurs de batterie Amazon.fr

Pour ceux qui souhaitent le tutoriel en style blabla, je me suis amusé à le refaire en mode lecture.

Le changement batterie C4 Picasso est facile, il vous faudrait 15 minutes et vous
économiserez environ 25€.
Pour commencer, vous devez vérifier les précautions à prendre suivant votre manuel du
constructeur et suivant les modèles il peut avoir des spécifications différentes. Ici, les
informations correspondent au modèle qui a été utilisé pour ce tutoriel.

CONSEIL :

En premier lieu, ne jamais débrancher les cosses de votre batterie C4 Picasso lorsque votre
moteur tourne. Ensuite, attendre 3 minutes après la coupure du contact (sans aucune action
ultérieure) pour commencer à débrancher une cosse de votre batterie C4. Et en dernier lieu,
après le re-branchement, attendre 3 minutes avant l'utilisation de n'importe quelle commande
de votre C4 Picasso (essuie-glace, vitres, radio…) afin que les systèmes se réinitialisent.

CHANGER BATTERIE C4 PICASSO :

Tout d'abord, vous devrez vous munir d'une clé à pipe 10, d'une de 13, d'un tournevis plat,
d'un chargeur de batterie et d'une nouvelle batterie Picasso C4.
Premièrement : pour changer votre batterie C4 Picasso, il faut ouvrir votre capot et repérer la
batterie. Elle se trouve du côté conducteur. Deuxièmement : vous devrez lever le cache de la borne positive (+) de votre batterie C4
Picasso et ensuite retirer la cosse. Troisièmement : il faut ensuite désagrafer les 2 attaches des flexibles qui se trouvent en
façade du capot de la batterie. Quatrièmement : vous devez appuyer sur les 2 pattes du cache rouge qui se situe sur la platine
pour le retirer. Cinquièmement : une fois ce cache enlevé, vous apercevrez 2 écrous H (13), ils sont à
dévisser pour pouvoir enlever les câbles. Sixièmement : sur le côté gauche de la platine se trouvent une encoche sur la glissière et une
patte sur la platine. A l'aide d'un tournevis, appuyez sur la patte de la platine et déboîtez le
cache de la batterie Picasso en biais. Septièmement : maintenant, il faut lever la patte verte pour débrancher la cosse négative (-)
de votre batterie Picasso C4. Huitièmement : au moyen d'une clé à cliquet, d'une rallonge et d'une douille de 10 vous
allez dévisser la vis sur le côté gauche afin de libérer la batterie. Pour la retirer, utilisez ses
poignées. Neuvièmement : en outre, vérifiez l'ampérage (A) de votre batterie C4, celle-ci est
importante. En fait, il ne faut pas choisir une Batterie C4 Picasso en dessous de cette valeur. Dixièmement : vous pouvez maintenant changer la batterie C4.
Pour conclure, j'espère vous avoir expliqué clairement comment changer batterie C4 Picasso.
